Stahlwinden - extra tiefe Klaue

Stahlwinde_extra_tiefe_klaue1

Artikel-Nr.

Hubkraft

Bauhöhe

Hubhöhe

    Klauenhöhe    in tiefster Stellung

Gewicht

114.030-0350

3,0t

725 mm

350 mm

20 mm

20 kg

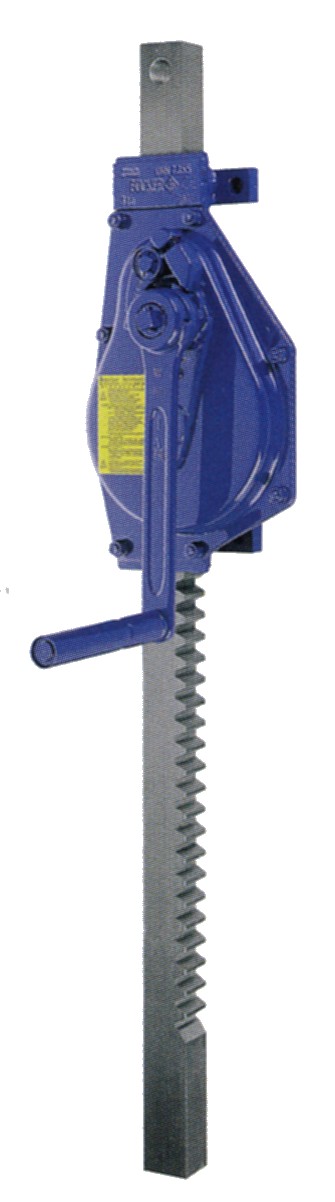

Zahnstangen-Wandwinden

Aus DIN Stahlwinden entwickelt. Mit geringem Raumbedarf, Getriebe aus Stahl, im Einsatz gehärtet. Belastung auf Druck oder Zug. Die Zahnstangen mit gleichmäßiger Verzahnung sind in jeder Länge verfügbar.
Lieferbar mit Sicherheitskurbel, Ratschen-Sicherheitskurbel oder Druckrollen-Sicherheitskurbel

Zahnstangen_Wandwinde

Artikel-Nr.

Hubkraft

Hubhöhe

Zahnstangen- länge

Kurbeldruck

Gewicht

110.015-0500

1,5t

500 mm

785 mm

25 kg

11 kg

110.015-0700

1,5 t

700 mm

985 mm

25 kg

12 kg

110.015-0900

1,5 t

900 mm

1185 mm

25 kg

13 kg

110.030-0500

3,0 t

500 mm

900 mm

25 kg

19 kg

110.030-0700

3,0 t

700 mm

1100 mm

25 kg

21 kg

110.030-0900

3,0 t

900 mm

1300 mm

25 kg

23 kg

110.050-0700

5,0 t

700 mm

1200 mm

25 kg

28 kg

110.100-0700

10,0 t

700 mm

1300 mm

50 kg

55 kg

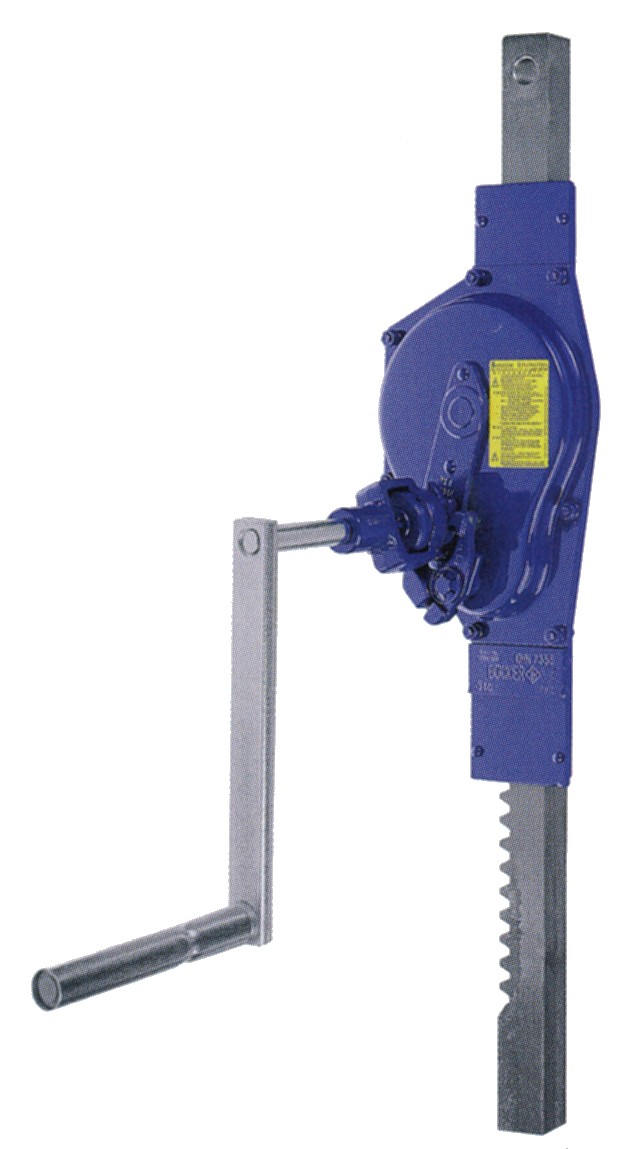

Förderbandwinden

Aus DIN Stahlwinden entwickelt. Sie dienen zur Höhenverstellung von Transport- und Förderbändern und können durch Veränderung der Zahnstangenlänge den jeweiligen Einbauverhältnissen angepasst werden. Für Zug und Druck geeignet. Zahnstangen in jeder Länge lieferbar.

Förderbandwinde

Artikel-Nr.

Hubkraft

Hubhöhe

Zahnstangen- länge

Kurbeldruck

Gewicht

111.015-0500

1,5t

800 mm

1300 mm

25 kg

15 kg

111.030-0800

3,0 t

800 mm

1350 mm

25 kg

26 kg

111.050-0800

5,0 t

800 mm

1400 mm

25 kg

36 kg

111.100-0800

10,0 t

800 mm

1450 mm

50 kg

60 kg

Alle Angaben sind Circa-Werte und können gegebenenfalls abweichen.
Alle Angaben ohne Gewähr!
