Seil- und Hebetechnik
Holm Steffens
|
|
|
|
|
|
|
Nenngröße
|

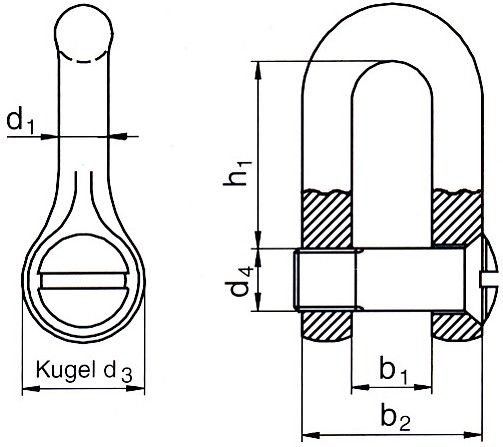

Maße gemäß Zeichnung (mm)
|
Tragfähigkeit
|
ca. Gewicht
|
Verpackungseinheit
|
|
|
b1
|
b2
|
d1
|
d3
|
d4
|
h1
|
t
|
kg
|
Stück
|
|
0,10
|
7
|
15
|
4
|
10
|
5
|
15,5
|
0,1
|
0,013
|
50
|
|
0,16
|
8
|
18
|
5
|
12
|
6
|
18
|
0,16
|
0,021
|
50
|
|
0,25
|
11
|
25
|
7
|
16
|
8
|
24
|
0,25
|
0,042
|
50
|
|
0,40
|
14
|
30
|
8
|
20
|
10
|
30
|
0,4
|
0,082
|
25
|
|
0,60
|
17
|
37
|
10
|
24
|
12
|
36
|
0,63
|
0,173
|
25
|
|
1,0
|
21
|
47
|
13
|
32
|
16
|
49
|
1
|
0,36
|
10
|
|
1,6
|
27
|
61
|
17
|
40
|
20
|
61
|
1,6
|
0,75
|
10
|
|
2,0
|
30
|
68
|
19
|
44
|
22
|
67
|
2
|
1,03
|
1
|
|
2,5
|
33
|
75
|
21
|
48
|
24
|
73
|
2,5
|
1,43
|
1
|
|
3,0
|
38
|
86
|
24
|
54
|
27
|
83,5
|
3,15
|
2,11
|
1
|
|
4,0
|
42
|
96
|
27
|
60
|
30
|
91
|
4
|
2,89
|
1
|
|
5,0
|
47
|
107
|
30
|
72
|
36
|
111
|
5
|
3,90
|
1
|
|
6,0
|
53
|
121
|
34
|
78
|
39
|
119,5
|
6,3
|
5,02
|
1
|
|
8,0
|
60
|
136
|
38
|
90
|
45
|
139,5
|
8
|
6,75
|
1
|
|
10,0
|
66
|
150
|
42
|
96
|
48
|
147
|
10
|
9,76
|
1
|
|
12,0
|
73
|
167
|
47
|
104
|
52
|
158
|
12,5
|
13,1
|
1
|
|
16,0
|
81
|
185
|
52
|
120
|
60
|
185
|
16
|
17,7
|
1
|
|
20,0
|
90
|
206
|
58
|
136
|
68
|
211
|
20
|
23,8
|
1
|
|
25,0
|
100
|
226
|
63
|
144
|
72
|
221
|
25
|
32,7
|
1
|
|
|
|
|
|
|
Schäkel ähnlich DIN 82101 Form C
mit Bolzen, Mutter und Splint galvanisch verzinkt
|
|
|
|
|
|
|
Nenngröße
|

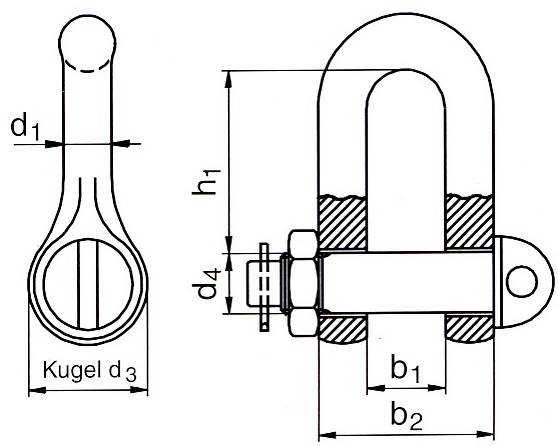

Maße gemäß Zeichnung (mm)
|
Tragfähigkeit
|
ca. Gewicht
|
Verpackungseinheit
|
|
|
b1
|
b2
|
d1
|
d3
|
d4
|
h1
|
t
|
kg
|
Stück
|
|
0,40
|
14
|
30
|
8
|
20
|
10
|
30
|
0,4
|
0,082
|
25
|
|
0,60
|
17
|
37
|
10
|
24
|
12
|
36
|
0,63
|
0,173
|
25
|
|
1,0
|
21
|
47
|
13
|
32
|
16
|
49
|
1
|
0,36
|
10
|
|
1,6
|
27
|
61
|
17
|
40
|
20
|
61
|
1,6
|
0,75
|
10
|
|
2,0
|
30
|
68
|
19
|
44
|
22
|
67
|
2
|
1,03
|
1
|
|
2,5
|
33
|
75
|
21
|
48
|
24
|
73
|
2,5
|
1,43
|
1
|
|
3,0
|
38
|
86
|
24
|
54
|
27
|
83,5
|
3,15
|
2,11
|
1
|
|
4,0
|
42
|
96
|
27
|
60
|
30
|
91
|
4
|
2,89
|
1
|
|
5,0
|
47
|
107
|
30
|
72
|
36
|
111
|
5
|
3,90
|
1
|
|
6,0
|
53
|
121
|
34
|
78
|
39
|
119,5
|
6,3
|
5,02
|
1
|
|
8,0
|
60
|
136
|
38
|
90
|
45
|
139,5
|
8
|
6,75
|
1
|
|
10,0
|
66
|
150
|
42
|
96
|
48
|
147
|
10
|
9,76
|
1
|
|
12,0
|
73
|
167
|
47
|
104
|
52
|
158
|
12,5
|
13,1
|
1
|
|
16,0
|
81
|
185
|
52
|
120
|
60
|
185
|
16
|
17,7
|
1
|
|
20,0
|
90
|
206
|
58
|
136
|
68
|
211
|
20
|
23,8
|
1
|
|
25,0
|
100
|
226
|
63
|
144
|
72
|
221
|
25
|
32,7
|
1
|
|
|
|
|
|
|
Schäkel ähnlich DIN 82101 Form B
mit Schlitzbolzen galvanisch verzinkt
|
|
|
|
|
|
|
Nenngröße
|
Maße gemäß Zeichnung (mm)
|
Tragfähigkeit
|
ca. Gewicht
|
Verpackungseinheit
|
|
|
b1
|
b2
|
d1
|
d3
|
d4
|
h1
|
t
|
kg
|
Stück
|
|
0,40
|
14
|
30
|
8
|
20
|
10
|
30
|
0,4
|
0,082
|
25
|
|
0,60
|
17
|
37
|
10
|
24
|
12
|
36
|
0,63
|
0,173
|
25
|
|
1,0
|
21
|
47
|
13
|
32
|
16
|
49
|
1
|
0,36
|
25
|
|
1,6
|
27
|
61
|
17
|
40
|
20
|
61
|
1,6
|
0,75
|
25
|
|
2,0
|
30
|
68
|
19
|
44
|
22
|
67
|
2
|
1,03
|
1
|
|
2,5
|
33
|
75
|
21
|
48
|
24
|
73
|
2,5
|
1,43
|
1
|
|
3,0
|
38
|
86
|
24
|
54
|
27
|
83,5
|
3,15
|
2,11
|
1
|
|
4,0
|
42
|
96
|
27
|
60
|
30
|
91
|
4
|
2,89
|
1
|
|
5,0
|
47
|
107
|
30
|
72
|
36
|
111
|
5
|
3,90
|
1
|
|
6,0
|
53
|
121
|
34
|
78
|
39
|
119,5
|
6,3
|
5,02
|
1
|
|
8,0
|
60
|
136
|
38
|
90
|
45
|
139,5
|
8
|
6,75
|
1
|
|
10,0
|
66
|
150
|
42
|
96
|
48
|
147
|
10
|
9,76
|
1
|
|
12,0
|
73
|
167
|
47
|
104
|
52
|
158
|
12,5
|
13,1
|
1
|
|
16,0
|
81
|
185
|
52
|
120
|
60
|
185
|
16
|
17,7
|
1
|
|
20,0
|
90
|
206
|
58
|
136
|
68
|
211
|
20
|
23,8
|
1
|
|
25,0
|
100
|
226
|
63
|
144
|
72
|
221
|
25
|
32,7
|
1
|
|
|
|
|
Alle Angaben sind Circa-Werte und können gegebenenfalls abweichen.
Alle Angaben ohne Gewähr!
|
|
|
